产品分类:燃煤锅炉

产品关键词:DZL,单锅筒,燃煤,蒸汽,锅炉,燃煤锅炉,蒸汽锅炉

简单描述:DZL单锅筒燃煤蒸汽全自动 单锅筒燃煤蒸汽全自动 DZL燃煤蒸汽锅炉技术参数 新型DZL系列锅炉为单锅筒纵置式水火管锅壳式锅炉 燃烧设备为链条炉排 锅炉水循环 ...

免费咨询电话:13526427771

0371-55965777

0371-60206888

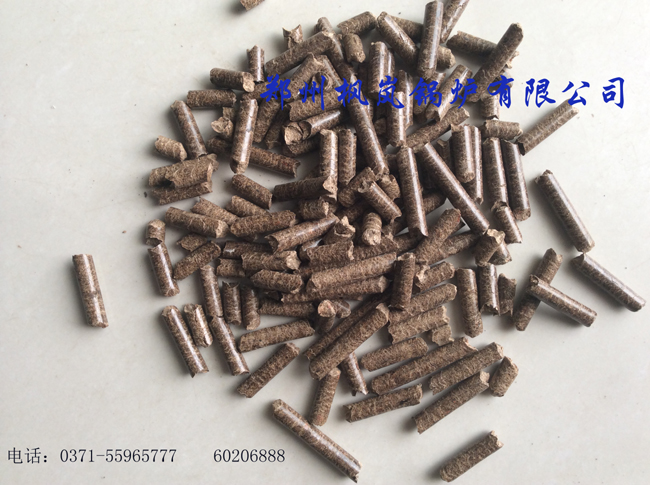

生物质锅炉燃料

生物质锅炉燃料

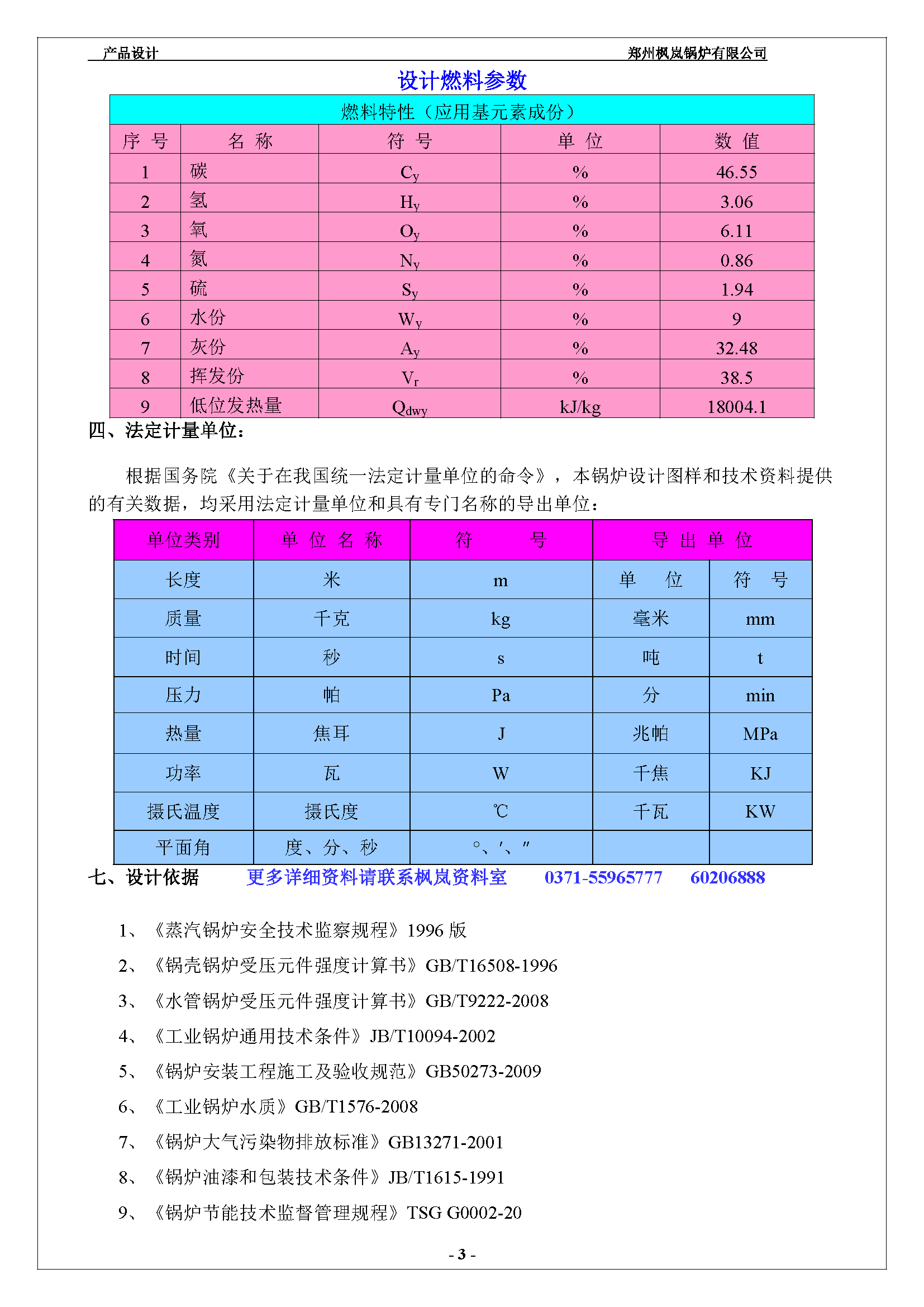

 锅炉与特种设备设计依据

锅炉设计依据与参数

生物质燃料锅炉

生物质燃料锅炉

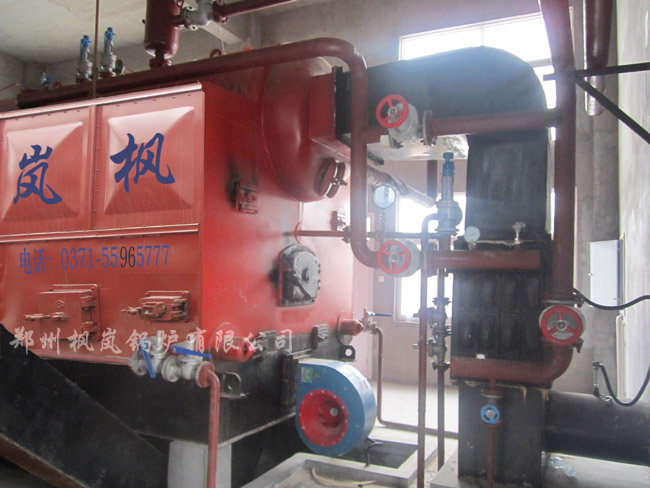

燃煤蒸汽锅炉

 全自动燃煤蒸汽锅炉

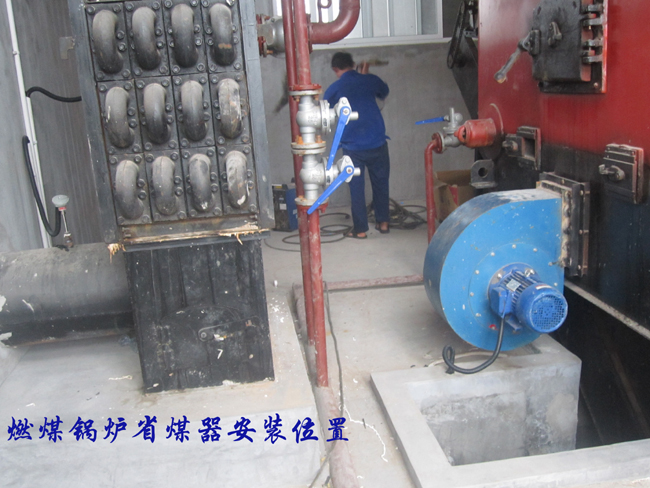

锅炉省煤器的安装

锅炉省煤器安装示意

锅炉与辅机技术参数(热水)

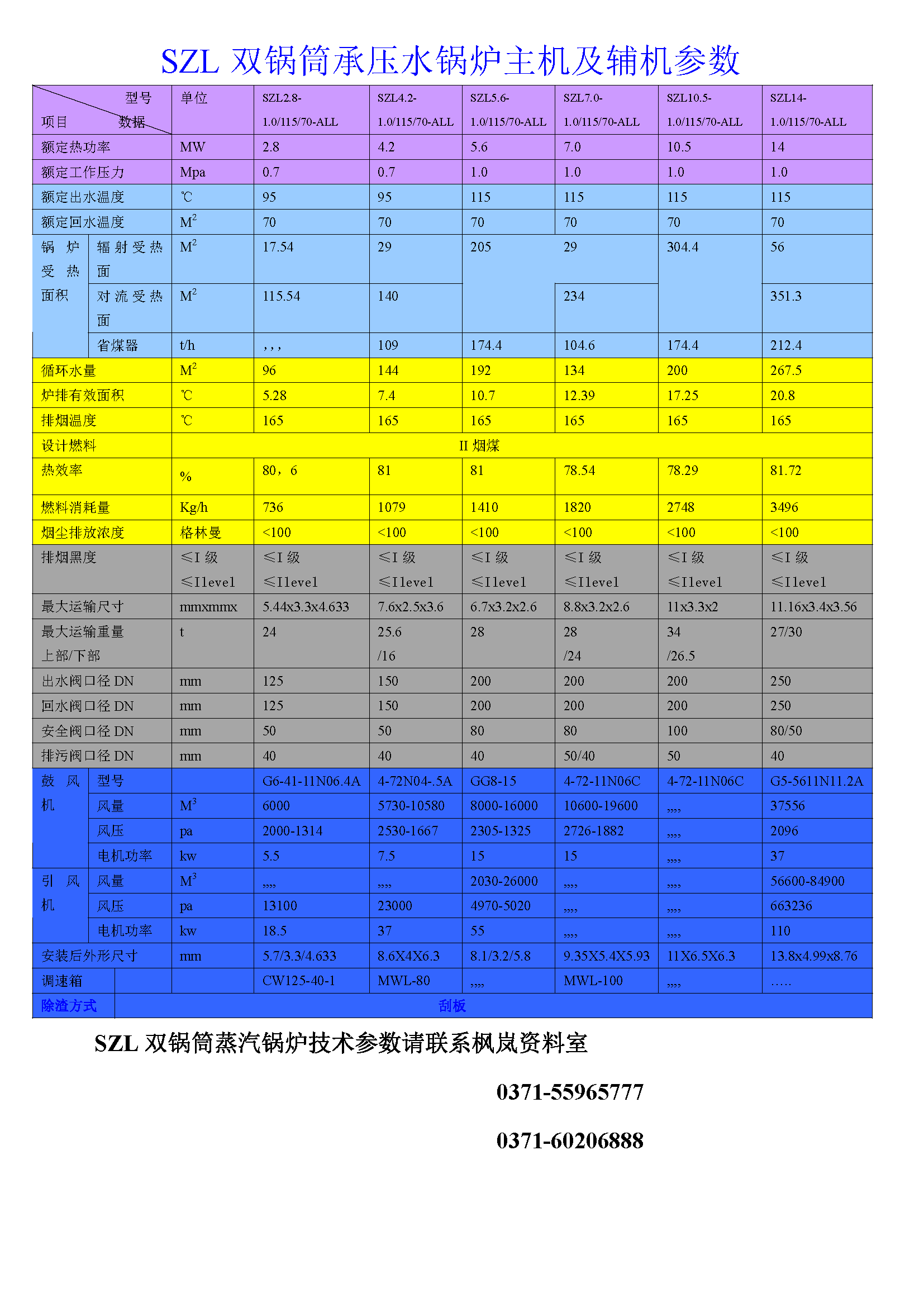

SZL双锅筒燃煤热水锅炉技术参数

锅炉与辅机技术参数(蒸汽)

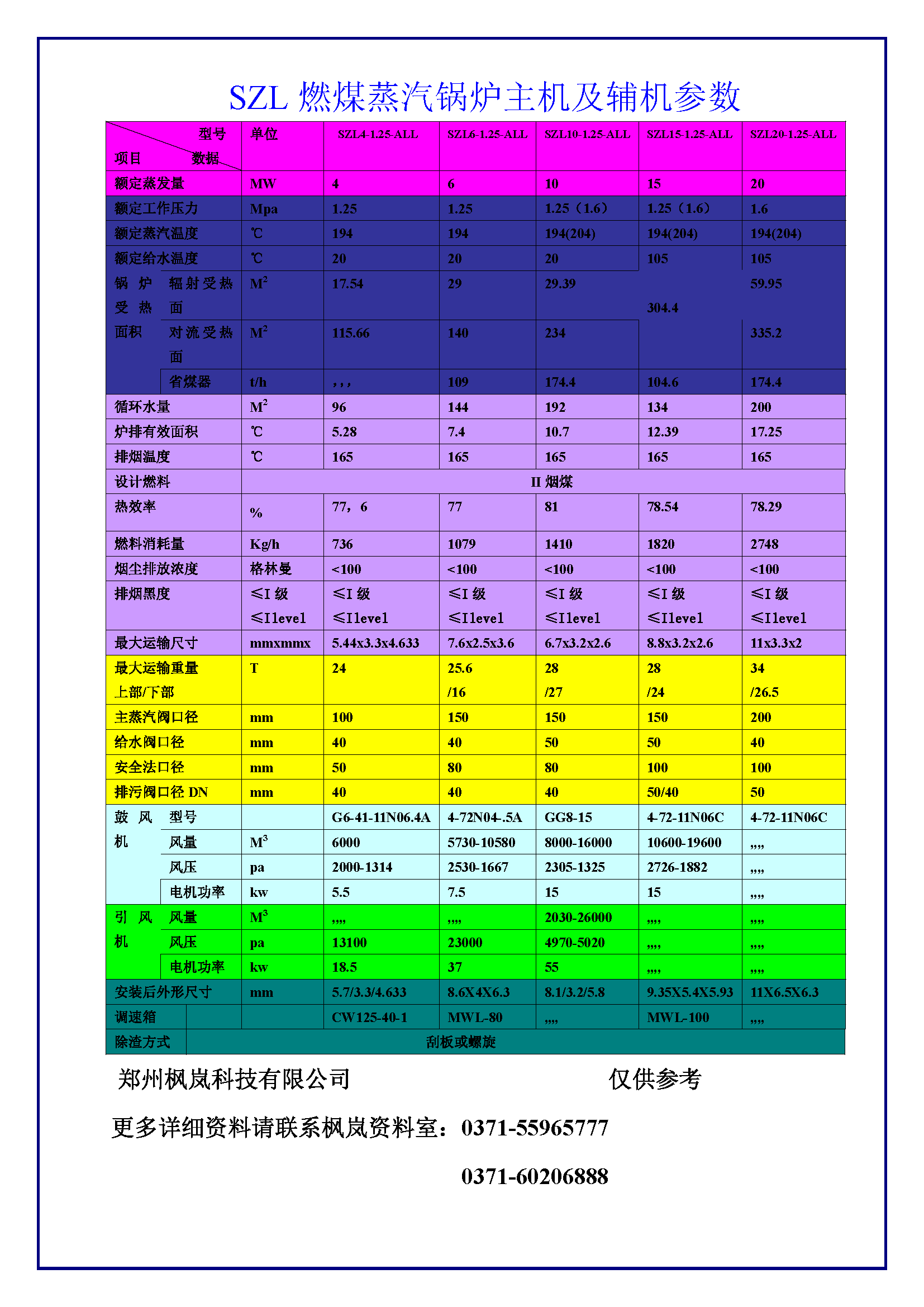

SZL双锅筒燃煤蒸汽技术参数

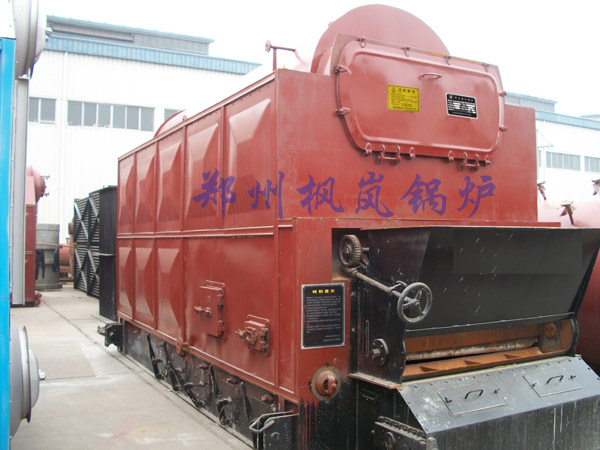

单锅筒燃煤蒸汽全自动

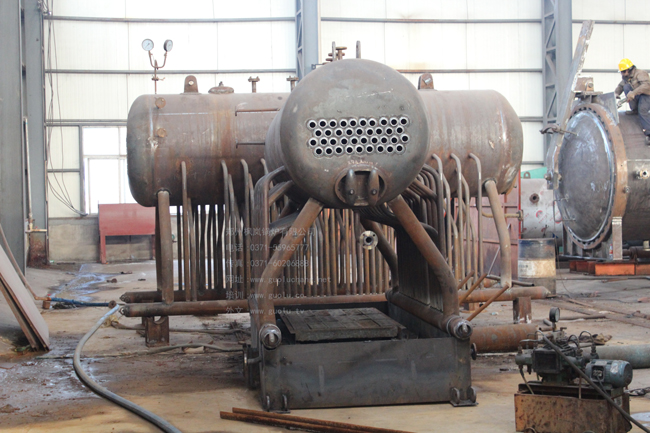

新型DZL系列锅炉为单锅筒纵置式水火管锅壳式锅炉,燃烧设备为链条炉排。锅炉水循环为自然循环加引射。炉膛左右两侧水冷壁为辐射受热面,炉膛两翼为对流受热面,锅筒内布置螺纹烟管对流受热面,前后拱采用耐热混凝土整体浇注捣制成型新工艺,锅炉主机外侧为立体形护板外壳。

1、该系列锅炉采用拱型管板、螺纹烟管、热水锅炉回水引射技术等,解决了锅壳式锅炉的管板裂纹,锅筒下部鼓包、水冷壁爆管、热效率低、出力不足、煤质适应性差等问题。

2、燃烧过程

燃料自煤斗落在炉排前部,随着炉排运转,煤经过预热干馏、着火、燃烬,炉渣落入渣斗,由除渣机随时排出炉外,烟气在前、后拱间的喉部能形成涡流与空气充分混合,并加热前拱、着火条件,经拱上部出口烟窗进入两翼对流管束,通过前烟箱进入螺纹烟管,经过省煤器、除尘器,由引风机引至烟囱排出。

3、技术特点

(1)采用拱型管板与螺纹烟管组成锅筒,使锅筒由准钢性体变为准弹性体结构,取消了管板区的拉撑件,减少了应力。烟管由两回程改为单回程,解决了管板裂纹的难题。

(2)锅筒下部由于布置了上升管排,消除了锅筒底部的死水区,使泥渣不易沉积,锅筒高温区能得到良好的冷却,预防了锅炉锅壳下部鼓包。

(3)采用传热螺纹烟管,获得了强化传热效果,达到锅炉升温、升压快的特点,提高了锅炉的热效率。

(4)结构紧凑,与同类型锅炉比较,外形尺寸小,节省锅炉房基建投资。

(5)运行稳定、调整方便、出力足。具有110%超负荷能力。

(6)热水锅炉在水循环方面有了重大的改进。成功的采用了射流技术,采用喷射水将回水射入下降管,达到提高上升管循环流速的目的。

(7)采用螺纹烟管强化传热,提高了传热系数和热效率,由于烟气在管内有扰动作用,烟管内不易积灰,起到自清扫的作用。

(8)炉膛内采用了耐热混凝土整体浇注的节能炉拱,煤着火条件,采用了独立风室,达到了合理布风,使炉膛内形成一个有利于燃烧的空气动力场,从而扩大了煤种的适应性。

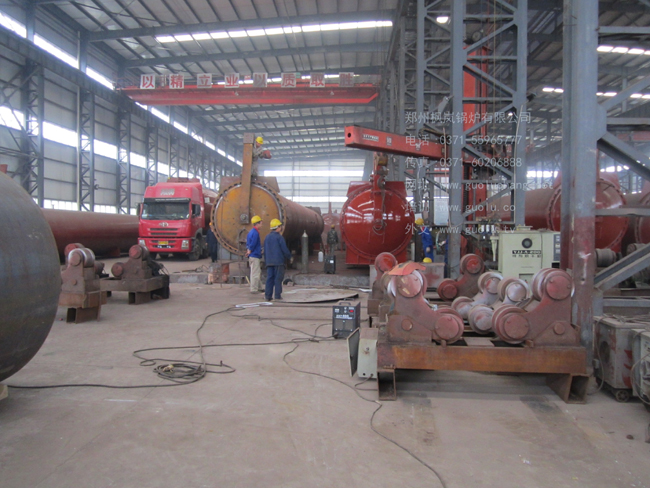

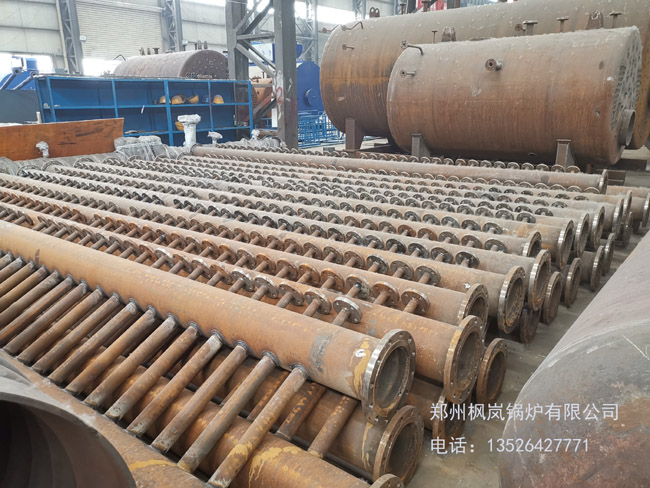

生产车间

(9)锅炉的炉拱、出口烟窗部分均有除尘作用。使锅炉的原始排尘浓度控制在标准以下,保证了锅炉烟尘排放达到国家环保规定的指标。

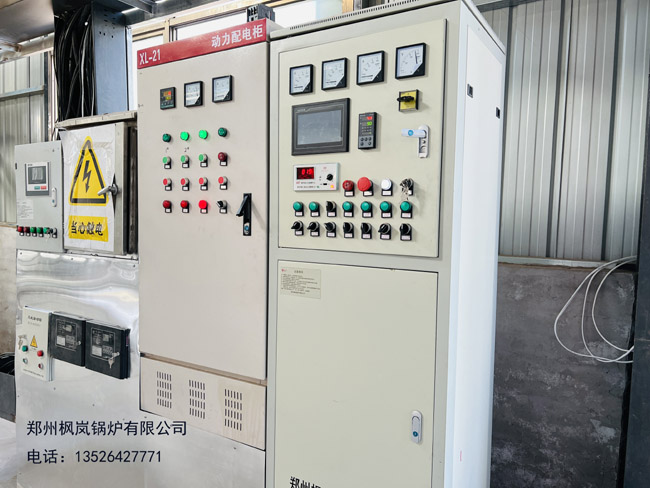

该智能控制柜是根据蒸汽锅炉的操作规程及控制要求,同时根据燃煤锅炉燃烧系统特点设计的,具有对燃煤型热水锅炉进行半自动控制及故障保护等功能。主要控制对象为鼓风机、引风机、补水泵、上煤机、炉排、出渣机。系统以PLM作为数据处理和控制核心,以专业仪表作为操作和显示,多级保护功能,安全连锁简单易行,方便可靠,使系统运行时更加安全。

控制系统内嵌入枫岚公司精心设计的工业控制软件和控制外围的工艺结构。该系统软件不仅实现了锅炉的手/自动控制、工况监控、实时趋势等一般的监控要求,还增加了枫岚公司针对近几年锅炉事故进行仔细分析和研究的成果,具备了丰富的故障检测、故障报警、故障处理等功能,保证了锅炉的安全可靠运行。
